Описание

      Зернометатель самопередвижной предназначен для механизации погрузочно-разгрузочных работ на следующие технологические операции:

- Загрузку и выгрузку зерноскладов.

- Погрузку зерна в транспортные средства.

- Механическое перелопачивание (перебуртовка) зерна на от­крытых площадках во время подвозки зерна от комбайна.

- Формирование буртов из куч зерна, доставляемых транспор­тными средствами на площадках во время подвозки зерна от комбайна.

- Сепарацию зерна с отделением легкой фракции.

Поворот триммера метателя на 135° в обе стороны от продольной оси рамы дает возможность обеспечить:

непрерывность процесса погрузки зерна в автомашины;

погрузку зерна в автопоезда;

распределение зерна при загрузке склада;

формирование буртов с одним гребнем после проходов зернового метателя;

рассредоточение зерна из бурта для просушки на площадке тока и формирование его (после просушки) снова в бурт.

Передвижение зернометателя осуществляется односкоростным мотор-редуктором; регулировка скорости передвижения - при помощи частотного преобразователя и потенциометра; скорость передвижения 0 – 0,8 км/час.

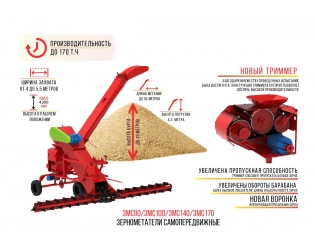

Зернометатель состоит из следующих основных узлов и ме­ханизмов (рис. 1): рамы с ходовой частью 1; транспортера загрузочного с двумя Т-образно расположенными питателями 2; метателя 3, состоящего из триммера и желоба. Подъем и опускание питателей осуществляется при помощи лебедок и каната, а подъем и опускание загрузочного транспортера при помощи винтового домкрата. Привод машины электрический, от сети с напряжением 380В. Буксирование осуществляется посредством сницы.

Основные технические данные зернометателя представлены в таблице:

Наименование показателя

Значение

Марка

ЗС-90МР-1-Ч

ЗМС-100-1-Ч

ЗМС-140-1-Ч

ЗМС-170М-1-Ч

Тип

Самопере-движной

самопере-движной

самопере-движной

самопере-движной

Привод

электри-

ческий

электри-

ческий

электри-

ческий

электри-

ческий

Расчетная производительность за 1 час основного операционного времени: погрузка в транспортные средства пшеницы с объемной массой 760 кг/м3 при влажности не более 20% на грунте с твердым покрытием, т, до

90

100

140

170

Дальность полета зерна (пшеницы) от места забора зерна питателями, м, до

21

24

24

28

Высота бросания зерна (пшеницы), м, до

6

6

8

10

Рабочая скорость передвижения, км/ч

0-0,8

0-0,65

0-0,65

0-0,65

Транспортная скорость на буксире, км/ч, не более

5

5

5

5

Масса, кг,

1070±50

980±30

980±30

1300±30

Ширина захвата. мм

4000+100

4000+100

4000+100

5000+100

Габаритные размеры, мм, не более рабочее положение:

- длина

6090

5900

5900

5900

- ширина

4000

4000

4000

5000

- высота

4200

4200

4200

4200

Рабочее положение с метателем, повернутым на 90°:

- длина

3300

3300

3300

3300

- ширина

5160

5160

5160

6160

- высота

4200

4200

4200

4200

При перевозке автотранспортом (со снятым желобом)

- длина

3460

2910

2910

3000

- ширина

1800

2020

2020

2100

- высота

2500

2300

2300

2300

Высота погрузки в транспортное средство, мм

3400

3400

3400

3400

Дорожный просвет, мм

100

100

100

100

Потребляемая мощность, кВт

10,05

10,05

10,05

15,75

Триммер:

Ширина ленты, мм

400±5

400±5

400±5

400±5

Число оборотов ведущего барабана, об/мин

1000

1000

1000

835

Транспортер с питателями:

Число скребков транспортера, шт.

32

27

41

2*20

Размеры скребка, мм

100х260

100х320

100х320

100*260

Число скребков питателей, шт.

2х11

2х15

2х23

2*15

Размеры скребка, мм

100х260

100х260

100х260

100*260

Обслуживающий персонал, чел

1

1

1

1

Трудоемкость досборки машины в хозяйстве, чел/час

1

1

1

1

Срок службы, лет

8

8

8

8
